Infrastructures

Plan interactif du site

Cliquez sur différentes zones pour avoir plus de détails

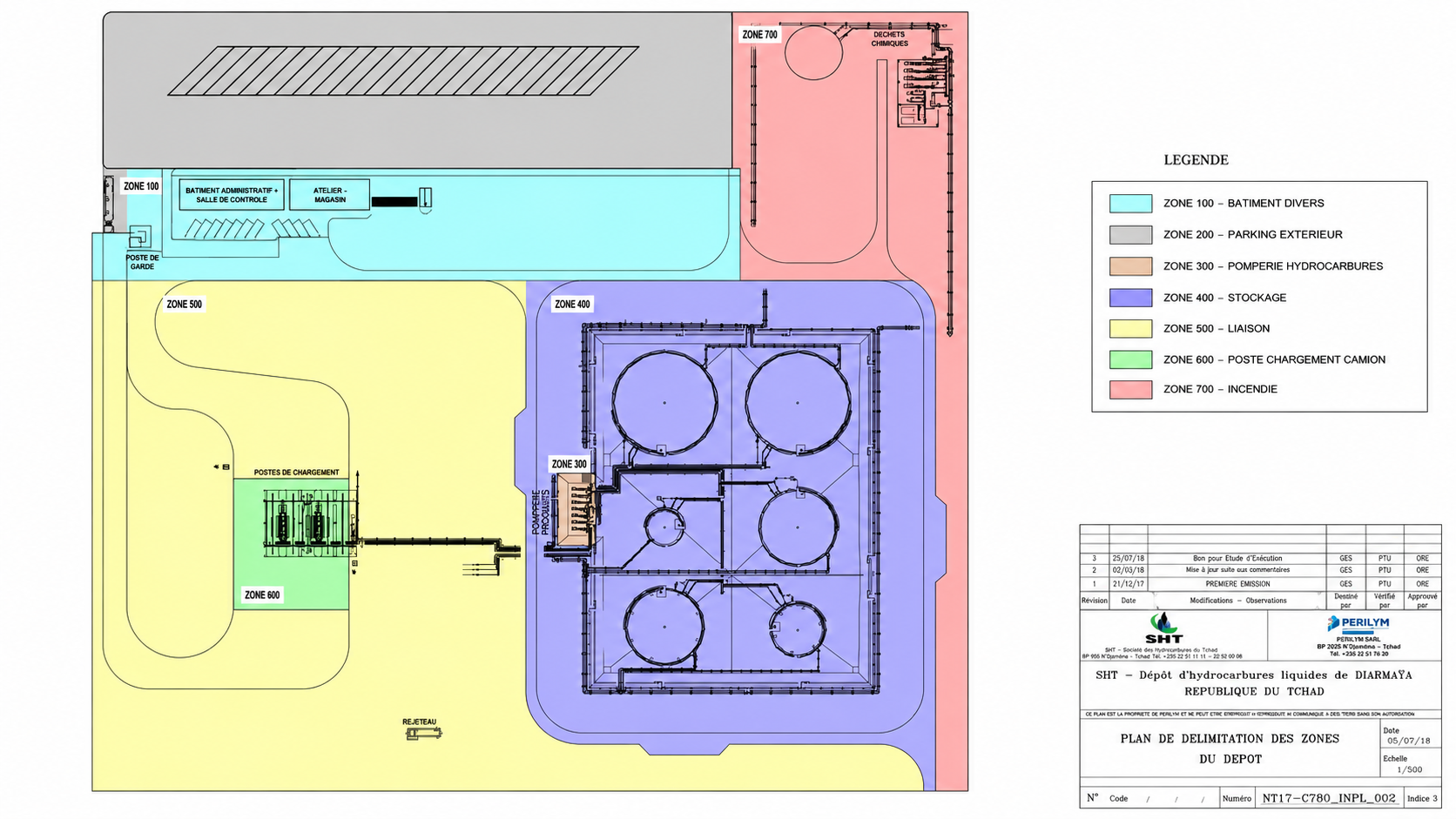

7 Zones Opérationnelles

Le dépôt STDP est organisé en sept zones fonctionnelles distinctes, chacune conçue pour répondre à des exigences techniques et sécuritaires spécifiques.

zone 100

Cerveau opérationnel du site

Administration & Pilotage

Un bâtiment administratif abritant la direction, les services techniques et la supervision du site. Équipé d’une salle de supervision automatisée avec baie informatique de traitement des signaux EIA (Électricité, Instrumentation, Automatisme), du TGBT (poumon électrique du site) et d’un groupe électrogène de secours de 630 KVA à démarrage automatique.

Circulation et stationnement contrôlés

Parkings régulés

Zones de stationnement clairement délimitées et séparées selon les usagers. Les parkings véhicules légers du personnel sont distincts des zones visiteurs extérieurs et des aires de stationnement sécurisées pour les camions-citernes en attente de chargement ou de déchargement.

zone 200

zone 300

Station de pompage industrielle

Pomperie hydrocarbures

Station de pompage industrielle équipée de 7 pompes de soutirage dont:

3 pompes de 120m³/h (de 45KW) pour chargement gasoil (GO) ;
2 pompes de 120m³/h (de 37KW) pour chargement SSP (Super Sans Plomb) ;
c- 2 pompes de 80m³/h (37 KW) pour chargement de JetA1.

Ces équipements assurent le transfert des produits pétroliers entre les réservoirs, la zone de chargement et la liaison pipeline vers la raffinerie.

Cœur stratégique du dépôt

Parc de Stockage — Réservoirs

Six réservoirs d’hydrocarbures à toit fixe de capacités variantes, installés dans une cuvette de rétention étanche conforme aux normes environnementales internationales.

Gasoil (GO) 2 réservoirs de 11000m³ ;
SSP (Super Sans Plomb) 1 réservoir de 5000m³ et 1 de 3000m³ ;
JetA1 1 réservoir de 5000³ et 1 de 1000m³ ;
2 pompes de relevage de 5m³/h pour renvoyer les purges Jet1A1 dans les réservoirs de GO.

Ces ouvrages constituent la capacité de stockage stratégique nationale pour l’ensemble des produits pétroliers.

zone 400

zone 500

Connexion et distribution des flux

Manifold & Liaison

Zone de connexion comprenant le manifold d’entrée du site, la fosse de relevage et le décanteur eau-hydrocarbures pour la protection de l’environnement. Ce nœud technique central orchestre l’ensemble des flux entrants du dépôt.

Flux d'entrée et de sortie des citernes

Postes de Chargement / Déchargement

Plateformes industrielles hautement sécurisées pour le flux d’entrée et de sortie des citernes. Cette zone assure les opérations de chargement des camions-citernes à destination du réseau de distribution national, sous couverture d’un grand auvent structurel.

Bras de chargement industriels
Système de mesure volumétrique certifié
Procédures HSE de chargement documentées
1 bras de chargement par source (JetA1) sur l’ilot 3
3 pompes de déchargement de 120m³/h sur les ilots 4, 5 et 6 pour le JetA1, le SSP et le GO

zone 600

zone 700

Sécurité industrielle critique

Défense Contre Incendie (DCI)

Dispositif de sécurité industrielle critique comprenant l’ensemble des moyens de lutte contre l’incendie. Le réseau DCI est raccordé à toutes les zones du site et garantit une intervention immédiate en cas d’urgence.

Réservoir d'eau incendie de 2 500 m³
3 moto-pompes de 600 m³/h
Château d'eau de 21 m³ (pression permanente)
7 colonnes ou bouche d’incendie pour connecter des flexibles mobiles
2 canons fixes d’une capacité de 2500 l/mn en secours

2 réservoirs d'émulseur de 15 m³ chacun
2 électropompes pompes émulseurs de 35m³/h
Réseau DCI raccordé à toutes les zones
Alimentation en eau potable par une pompe immergée de 15m³/h
11 déversoirs de mousse autour de la cuvette de rétention et la pomperie HC
Les scénarios de la DCI sont automatisés et gérés à partir de la supervision
